Afstellen koplampen en mistlampen voor (Europa)
Koplampen afstellen
- Pomp de banden tot de gewenste bandenspanning op en haal alle lading
uit de auto behalve de bestuurder, reserveband en gereedschap.
- Zet de auto op een vlakke vloer.
- Teken verticale lijnen (door de middelpunten van elk van de
koplampen) en een horizontale lijn (door de middelpunten van de
koplampen) op het scherm.
- Controleer of de accu voldoende geladen is, schakel de
koplampen in en stel de koplampen zo af dat het helderste gedeelte van
de lichtbundel op de horizontale en verticale lijnen valt.

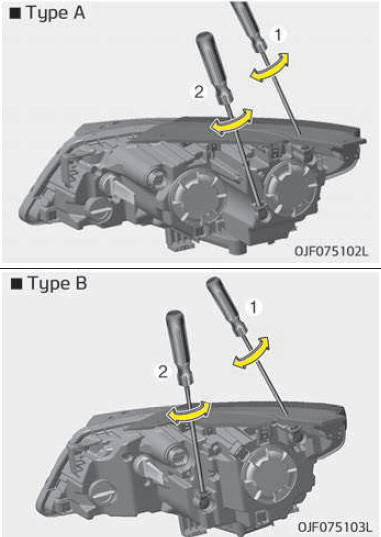

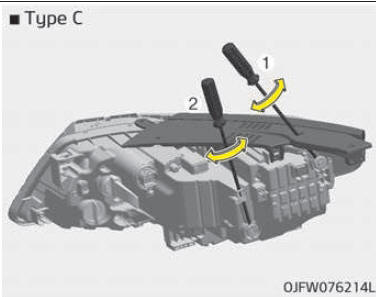

- Draai de schroevendraaier (1) rechtsom of linksom om de dim en
grootlichtbundel naar links of rechts te verstellen. Draai de
schroevendraaier (2) rechtsom of linksom om de dim of grootlichtbundel
omhoog of omlaag te verstellen.
Mistlamp voor afstellen
De mistlamp voor kan op dezelfde manier worden afgesteld als de koplampen
Stel de mistlampen af bij een voldoende geladen accu en normaal
functionerende lampen Draai de schroevendraaier rechtsom of linksom om
de mistlamp voor omhoog of omlaag te verstellen.
Afstelpunt
*A: Scherm

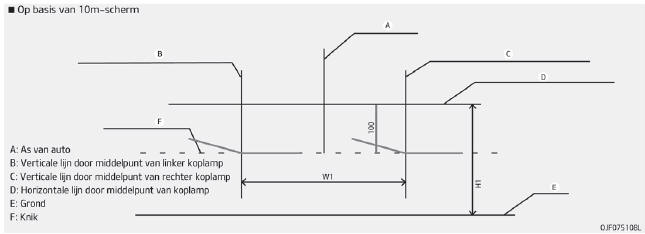

Koplamp dimlicht (LHD voertuig)
- Stel het dimlicht af zonder dat de bestuurder in de auto zit.
- De knik moet worden geprojecteerd op de plaats van de knik in de
afbeelding.
- Bij het afstellen van het dimlicht, stelt u eerst horizontaal af,
en vervolgens verticaal.
- Als de auto is uitgerust met koplamphoogteregeling, zet dan de
schakelaar van de koplamphoogteregeling op 0.
Koplamp dimlicht (RHD voertuig)
- Stel het dimlicht af zonder dat de bestuurder in de auto zit.
- De knik moet worden geprojecteerd op de plaats van de knik in de
afbeelding.
- Bij het afstellen van het dimlicht, stelt u eerst horizontaal af, en
vervolgens verticaal.
- Als de auto is uitgerust met koplamphoogteregeling, zet dan de
schakelaar van de koplamphoogteregeling op 0.

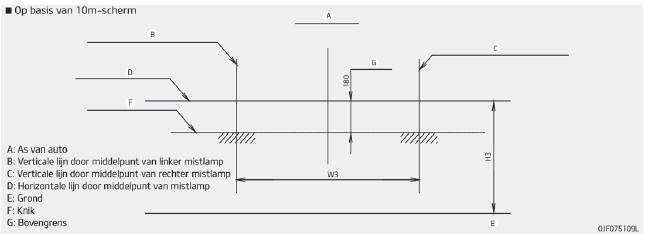

Mistlamp voor
- Schakel de mistlamp vooraan in zonder dat de bestuurder in de auto
zit.
- De knik moet worden geprojecteerd binnen het toegestane bereik
(gearceerd gebied).
