Monteren van de kogel

Peugeot 508 Eerste generatie - Instructieboekje (2011-2018) / Praktische informatie / Trekhaak met afneembare kogel / Monteren van de kogel

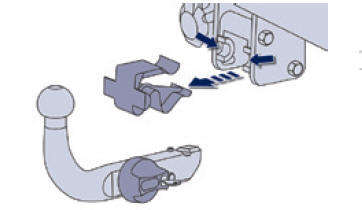

Verwijder de afdekkap van de bevestigingssteun en controleer of het bevestigingssysteem in goede staat is. Reinig indien nodig de steun met een borstel of een schone doek.

Haal de kogel uit de opbergtas.

Verwijder de beschermkap van de kogel en de beschermdop van de hendel.

Berg de afdekkap, de beschermkap en de beschermdop op in de opbergtas.

Controleer of de kogel correct is ontgrendeld (stand B). Zo niet, steek de sleutel dan in het slot en draai hem linksom om het mechanisme te ontgrendelen. Druk de hendel vervolgens in en draai hem rechtsom tot aan de aanslag.

Monteren van de kogel

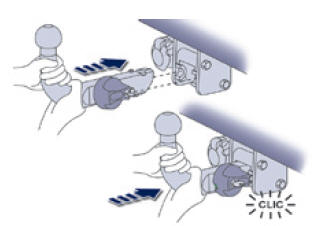

Houd de kogel met beide handen vast; steek het uiteinde van de kogel in de steun. Duw de kogel vervolgens stevig omlaag om het systeem te vergrendelen.

De hendel draait dan automatisch linksom en maakt een hoorbaar klikgeluid; houd uw hand uit de buurt van de hendel.

Monteren van de kogel

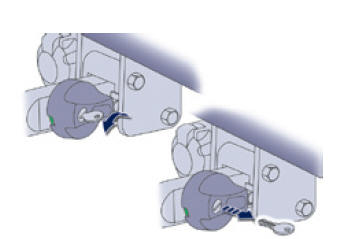

Controleer of de kogel correct is vergrendeld (stand A).

Draai de sleutel linksom om het bevestigingsmechanisme van de kogel te vergrendelen.

Verwijder altijd de sleutel en bewaar hem op een veilige plaats.

Als de sleutel niet gedraaid of verwijderd kan worden, is de kogel niet goed bevestigd: herhaal de procedure.

Als niet aan alle voorwaarden voor het vergrendelen is voldaan, moet de procedure worden herhaald.

Gebruik de trekhaak nooit als de rode markering zichtbaar blijft: neem dan contact op met het PEUGEOT-netwerk of een gekwalificeerde werkplaats.

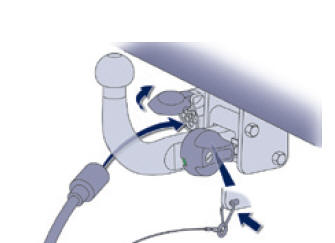

Maak de aanhanger vast aan de trekhaakkogel.

Maak de kabel van de aanhanger vast aan het veiligheidsoog op de steun van de kogel.

Beweeg de steun van de trekhaakaansluiting omlaag door het oog, dat onder de bumper zichtbaar is, omlaag te trekken.

Beweeg de afdekkap van de trekhaakaansluiting omhoog en sluit de stekker van de aanhanger aan.
