Bagagerailsysteem (stationwagen)

Bagagerailsysteem (stationwagen)

Het bagagerailsysteem kan voorkomen dat de bagage heen en weer schuift in de bagageruimte.

Ingebouwde scheidingsstang

  • Plaats beide steunen (A) van de scheidingsstang in de openingen van de rail.
  • Om de scheidingsstang te bewegen, plaatst u uw hand op de zijkant van de steun en duwt u de hendelarm (B) omlaag.
  • Zorg ervoor dat de steunen op hun plek klikken.
  • Om de riem los te zetten, draait u het bovenelement (C) naar links of rechts totdat het klikt.
  • Nu kunt u aan de riem (D) trekken en uw bagage vastzetten door de riem rond de bagage te doen en de haak (E) in het midden van de scheidingsstang (F) aan te brengen.
  • Bij grote bagage kunt u beide haken in elkaar vasthaken.
  • Om ervoor te zorgen dat de riem vergrendelt, plaatst u het bovenelement (C) terug in de vergrendelingspositie (1).

LET OP

  • De scheidingsstang moet met beide steunen gelijktijdig worden gemonteerd en gedemonteerd.
  • Max. belasting: 30 kg met RRn riem 40 kg met twee riemen

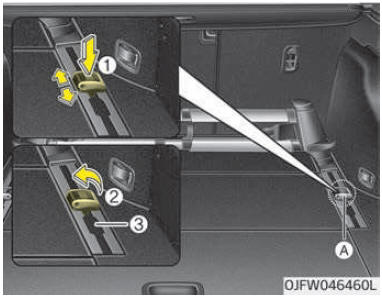

De beugel op de geleiderail gebruiken

De beugel op de geleiderail gebruiken

  • Zet de beugel (A) in de positie waar de beugel in de rail wordt geplaatst.
  • Om de beugel te verplaatsen, drukt u op de knop (1) en beweegt u de beugel langs de rail.
  • Zorg ervoor dat de beugel op zijn plek wordt geklikt.
  • Om de bagage vast te zetten, trekt u de haak (2) in het middelste bagagecompartiment omhoog.
  • Nu kunt u bijv. de riem om de bagage mee vast te zetten in de haak bevestigen.
  • De beugel kan niet worden gebruikt in de positie waarin de beugel in de rail wordt geplaatst of uit de rail wordt verwijderd (3).

LET OP Treksterkte: max. 30 kgf voor 1 beugel
