Automatisch verwarmings en ventilatiesysteem

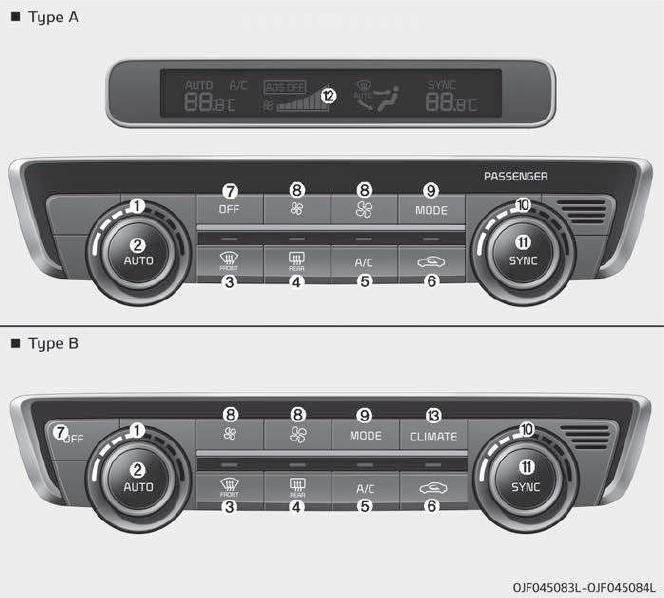

Overzicht systeem

1. Temperatuurregelknop bestuurderszijde
2. Toets AUTO (automatische regeling)
3. Toets voorruitontwaseming
4. Toets achterruitverwarming
5. Toets airconditioning
6. Luchttoevoertoets
7. Toets OFF
8. Aanjagertoets
9. Luchtcirculatietoets
10. Temperatuurregelknop passagierszijde
11. Toets SYNC (gesynchroniseerde) temperatuurregeling
12. Display verwarmings en ventilatiesysteem
13. Keuzetoets weergave informatie verwarmings en ventilatiesysteem

Automatische verwarming en airconditioning

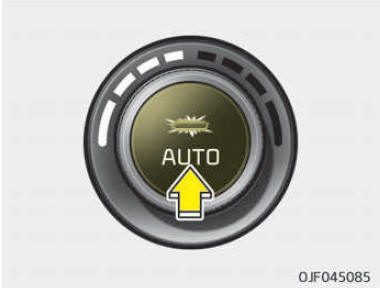

1. Druk op toets AUTO. De te gebruiken uitstroomopeningen, de aanjagersnelheid, de luchtinlaat en de airconditioning worden automatisch geregeld op basis van de gekozen temperatuur.

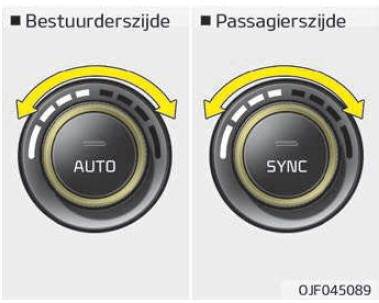

2. Stel de temperatuurregelknop in op de gewenste temperatuur.

OPMERKING

• Schakel de automatische werking uit door op een van onderstaande toetsen of schakelaars te drukken:

• Luchtcirculatietoets

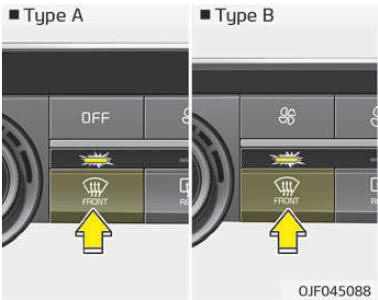

• Toets airconditioning Toets voorruitontwaseming (Druk nogmaals op de toets om de voorruitontwasemingsfunctie uit te schakelen De aanduiding 'AUTO' gaat opnieuw branden op het informatiescherm.)
• Luchttoevoertoets
• Aanjagertoets De geselecteerde functie wordt handmatig bediend terwijl de andere functies automatisch werken.

• Voor uw gemak en om de effectiviteit van het verwarmings en ventilatiesysteem te verbeteren, kunt u de toets AUTO gebruiken en de temperatuur instellen op 22 C (Europa) of 23 C (behalve Europa).

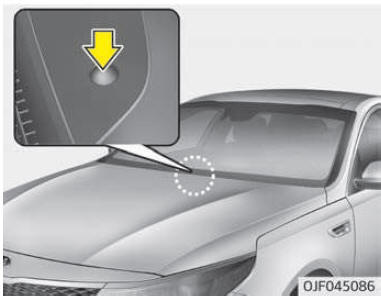

OPMERKING Bedek de sensor op het dashboard nooit, zodat een optimale werking van het verwarmings en airconditioningssysteem gegarandeerd blijft.

Luchtcirculatie

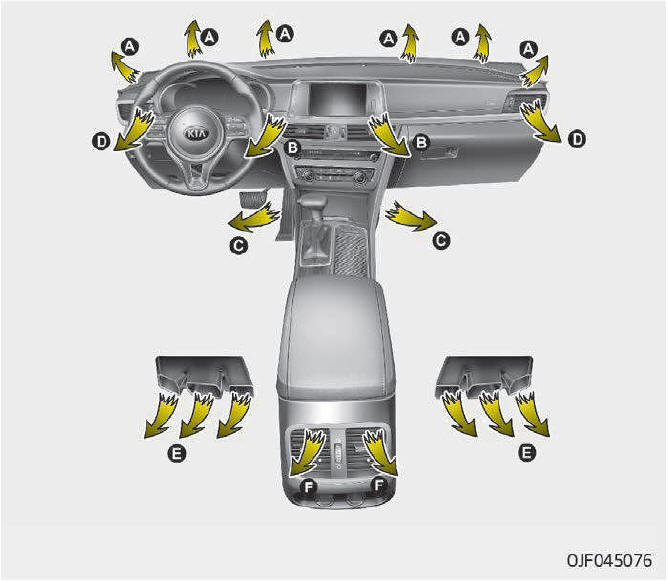

De luchtcirculatietoets regelt de circulatie van de lucht door het ventilatiesysteem De lucht wordt op de volgende manier over de uitstroomopeningen verdeeld:

Hoofd

De lucht stroomt naar het bovenlichaam en het hoofd. Daarnaast kan iedere uitstroomopening versteld worden om de richting van de luchtstroom te wijzigen.

Bi niveau

De lucht stroomt naar het hoofd en naar de voetenruimte.

Voetenruimte

De meeste lucht stroomt naar de voetenruimte en een klein gedeelte stroomt naar de voorruit en de zijruitontwaseming.

Voetenruimte/ontwasemen

De meeste lucht stroomt naar de voetenruimte en de voorruit en een klein gedeelte stroomt door de zijruitontwaseming.

OPMERKING 2e rij uitstroomopeningen (E, F)

• De luchtstroom uit de 2e rij uitstroomopeningen wordt aangestuurd door het voorste verwarmings en ventilatiesysteem. Uitstroom vindt plaats via de luchtkanalen (E, F) in de vloer.
• De luchtstroom van de 2e rij uitstroomopeningen (E, F) kan zwakker zijn dan die van de uitstroomopeningen in het instrumentenpaneel.

Ontwasemen

De meeste lucht stroomt naar de voorruit en een klein gedeelte stroomt door de zijruitontwaseming.

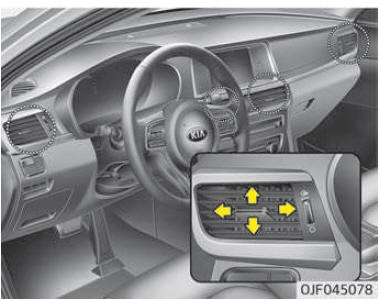

Uitstroomopeningen dashboard

De uitstroomopeningen kunnen afzonderlijk met het wieltje worden geopend of gesloten Met de hendel in de uitstroomopeningen kunt u de richting van de luchtstroom uit deze uitstroomopeningen afstellen, zoals in de afbeelding is aangegeven.

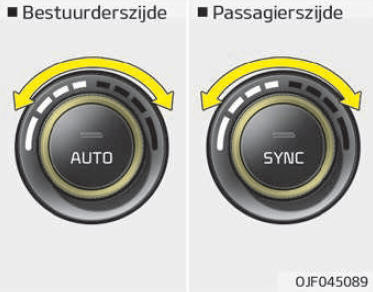

Temperatuurregelknop

Door de knop volledig naar rechts te draaien neemt de temperatuur toe tot maximaal (HI) Door de knop volledig naar links te draaien neemt de temperatuur af tot minimaal (LO) Door aan de knop te draaien wordt de temperatuur in stappen van 0,5
