Beschrijving zekering /relaiskast

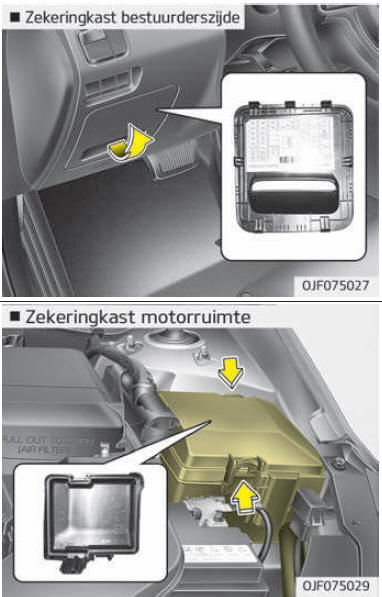

Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.

OPMERKING Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

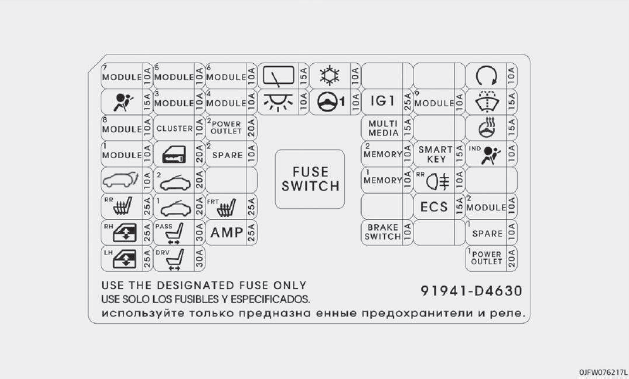

Zekeringkast bestuurderszijde (sedan)

Zekeringkast bestuurderszijde (stationwagen)

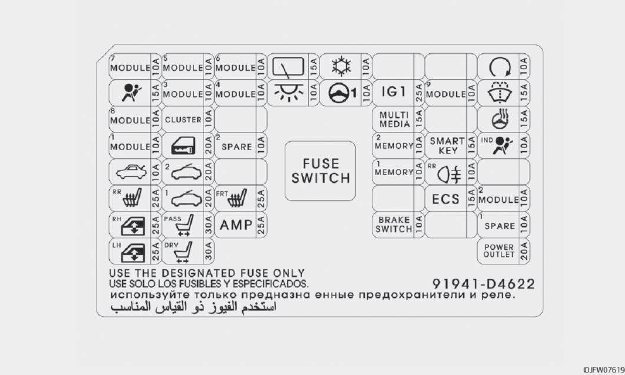

Dashboard (zekeringkast bestuurderszijde)

Naam zekering	Symbool	Stroomsterkte zekering	Beveiligd circuit
MODULE 7		10 A	Around View unit, module stoelventilatie voor, module stoelverwarming voor, module stoelverwarming achter
MODULE 5		10 A	Regelmodule airconditioning, module elektrochromatische spiegel, stuurkussenschakelaar, koplamp links/rechts, module automatische koplampverstelling, Hoofdunit A/V en navigatiesysteem, schakelaar brandstofklepje en achterklep openen, indicator stand selectiehendel, IMS module bestuurderszijde, IMS module bestuurderszijde, oliepeilsensor (D4FD), gelijkspannningsomvormer (AMP)/(audio), module stoelventilatie voor, stoelverwarming voor, regelmodule, regelmodule stoelverwarming achter
MODULE 6		10 A	BCM, Smart Key module
AIRCO		10 A	Regelmodule airconditioning, verbindingsblok motorruimte (relais 3 aanjagerrelais), luchtreiniger, verbindingsblok diesel (relais 3/4 relais PTC verwarming nr. 2/3)
START		10 A	[zonder Smart Key en startonderbreker] ICM realiskast (relais inbraakalarm) [met Smart Key / startonderbreker A/T, DCT] transmissiestandschakelaar, PCM (G4KH/G4KE) [met Smart Key / startonderbreker M/T] PCM/ECM (G4ND/D4FD), Smart Key regelmodule, motorverbindingsblok (relais 5 startrelais)
AIRBAG		15 A	Airbagmodule
MODULE 3		10 A	BCM, selectiehendel automaat, remlichtschakelaar, DBL eenheid, toetsenbord, regelmodule airconditioning
MODULE 4		10 A	Consoleschakelaar, Blind Spot Detection radar links/rechts, ECS eenheid, regelmodule slimme parkeerhulp, Smart Cruise Control eenheid, AEB module, Lane Keeping Assist module, koppelingssensor
INTERIEURVERLICHTING		10 A	Bagageruimteverlichting, contactslotverlichting en schakelaar portierWAARSCHUWING , verlichting handschoenenkastje, buitenhandgreep Smart Key bestuurder/passagier, schakelaar make upspiegel voor links/rechts, verlichting dakconsole, ruimteverlichting midden, leeslampje midden, leeslampje achter links/rechts, voetenruimteverlichting bestuurder/passagier, instapverlichting bestuurder/passagier
MDPS		7,5 A	MDPS eenheid (stuurkolom/rek), stuurhoeksensor
IG1		25 A	PCB blok (zekering GLOW, TCU2, ABS3, VACUUMPOMP2, ECU3)
MODULE 9		10 A	Module startblokkering, Smart Key module
SPROEIER		15 A	Multifunctionele schakelaar (ruitenwisser langzaam en ruitensproeierschakelaar)
MODULE 8		10 A	Regelmodule airconditioniong, instapverlichting bestuurder/passagier
CLUSTER		10 A	Instrumentenpaneel (IG1)
MULTI MEDIA		15 A	Audio, hoofdunit audio , video en navigatiesysteem, gelijkspanningsomvormer (audio)
HTD STRG		15 A	BCM (stuurwielverwarming)
MODULE 1		10 A	Consoleschakelaar, sleutelsolenoïde, portiermodule bestuurder/passagier
DR LOCK		20 A	Relais portiervergrendeling, relais portierontgrendeling, relaiskast ICM (supervergrendeling)
MEMORY 2		10 A	Regelmodule sirene, Ultrasone inbraaksensor
SMART KEY		15 A	Smart Key module
CONTROLELAMPJE AIRBAG		10 A	Instrumentenpaneel (controlelampje voeding airbag)
KOFFER		10 A	Achterkleprelais, schakelaar tankdop en achterklep open, motor achterklep, ICM relaiskast (relais tankdop open)
SCHUIFDAK 2		20 A	Schuifdakmodule (zonnescherm)
GEHEUGEN 1		10 A	Instrumentenpaneel, regelmodule airconditioning, Data Link Connector, BCM, draadloze lader, IMS module bestuurder, regensensor, ICM relaiskast (relais in /uitklappen buitenspiegel), controlelampje antidiefstalsysteem, automatische verlichting en lichtsensor, portiermodule bestuurder/passagier
MISTACHTERLICHT		10 A	Relaiskast ICM (relais mistachterlicht)
STOELVERWARMING ACHTER		25 A	Stoelverwarmingsmodule achter
SCHUIFDAK 1		20 A	Schuifdakmodule (glaspaneel)
STOELVERWARMING VOOR		25 A	Stoelventilatiemodule voor, stoelverwarmingsmodule voor
ECS		15 A	ECS eenheid
MODULE 2		10 A	Audio, hoofdunit A/V en navigatiesysteem, toetsenbord, Around View eenheid, AMP, gelijkspanningsomvormer (AMP), gelijkspannignsomvormer (audio), schakelaar elektrische buitenspiegel, regelmodule Smart Key, BCM, draadloze lader, USB lader achter, MTS E Call module, verbindingsblok motorruimte (relais 7 relais 12 V aansluiting)
P/WDW RH		25 A	Relais ruitbediening rechts, schakelaar ruitbediening met klembeveiliging links achter, schakelaar ruitbediening links achter, hoofdschakelaar ruitbediening Module elektrisch bediende ruit met klembeveiliging passagierszijde (LHD), Elektrisch bedienbare ruit met klembeveiliging bestuurderszijde (RHD)
P/SEAT PASS		25 A	Schakelaar passagiersstoel, module instaprelais, eindschakelaar rugleuningverstelling passagier
AMP		25 A	Versterker (JBL/MOBIS), gelijkspanningsomvormer (versterker)
REMSCHAKELAAR		10 A	Remlichtmodule, module startblokkering, regelmodule Smart Key, schakelaar toets START/STOP
P/WDW LH		25 A	Relais ruitbediening links, module ruitbediening met klembeveiliging rechts achter, schakelaar ruitbediening rechts achter, hoofdschakelaar ruitbediening Elektrisch bedienbare ruit met klembeveiliging bestuurderszijde (LHD) Elektrisch bediende ruit met klembeveiliging passagierszijde (RHD),
ELEKTRISCH VERSTELBARE STOEL BESTUURDER		30 A	Schakelaar stoelverstelling bestuurder, IMS module bestuurder
POWER OUTLET		20 A	12 V aansluiting nr. 1 voor, sigarettenaansteker en 12 V aanslutiing nr. 2 voor

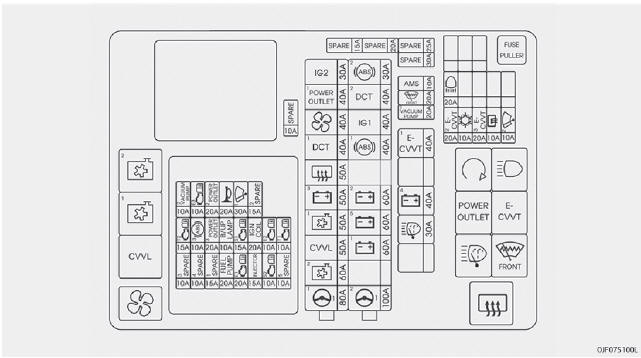

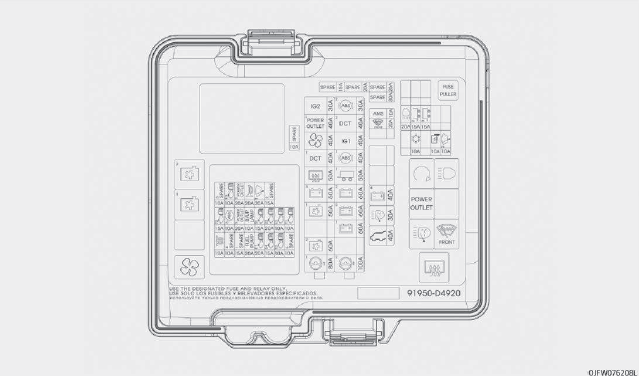

Zekeringkast motorruimte (benzinemotor) (sedan)

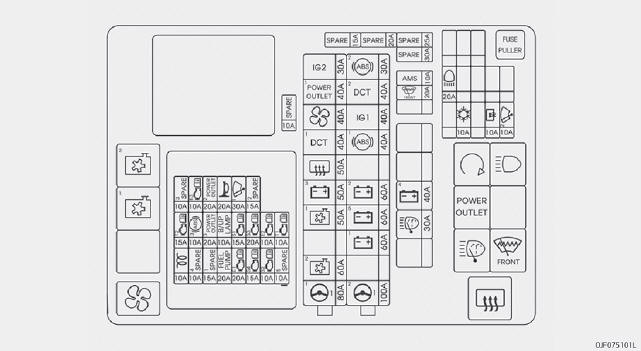

Zekeringkast motorruimte (dieselmotor) (sedan)

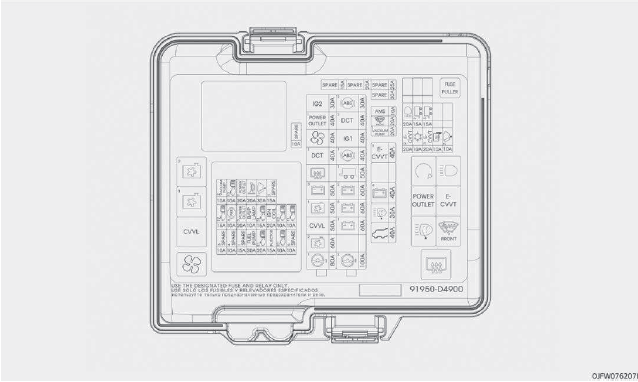

Zekeringkast motorruimte (benzinemotor) (stationwagen)

Zekeringkast motorruimte (dieselmotor) (stationwagen)

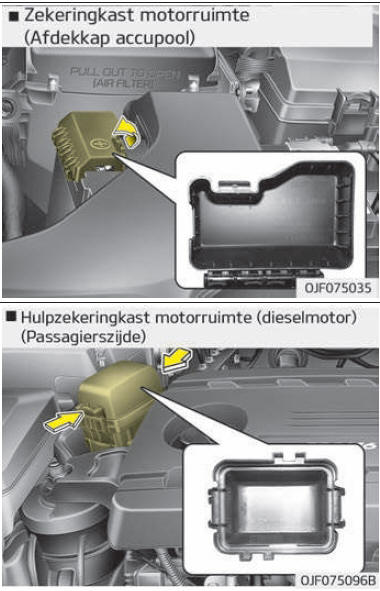

Zekeringkast in de motorruimte (accupoolkap)

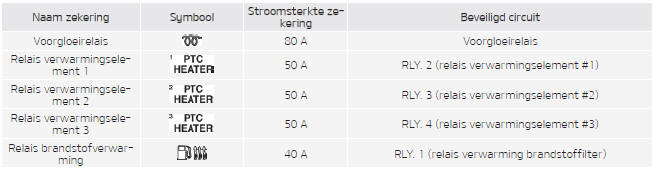

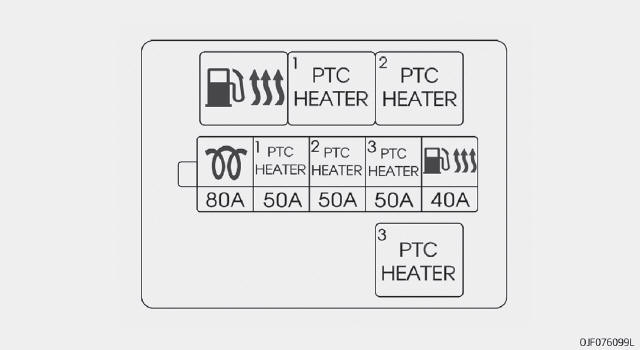

Zekeringkast motorruimte (dieselmotor) (passagierszijde)

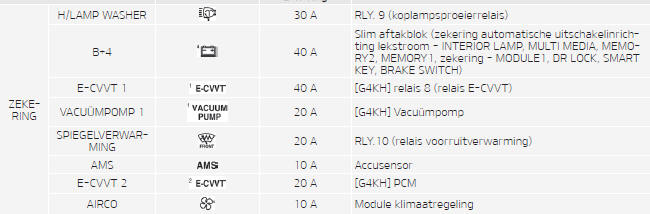

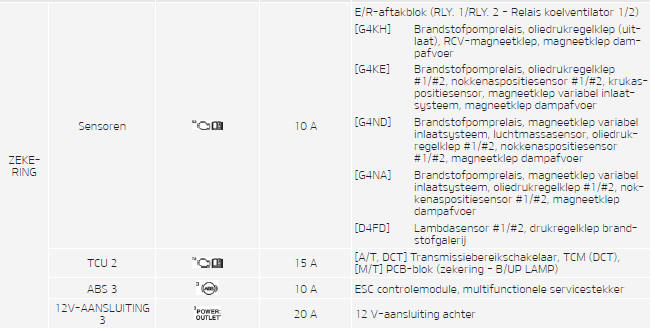

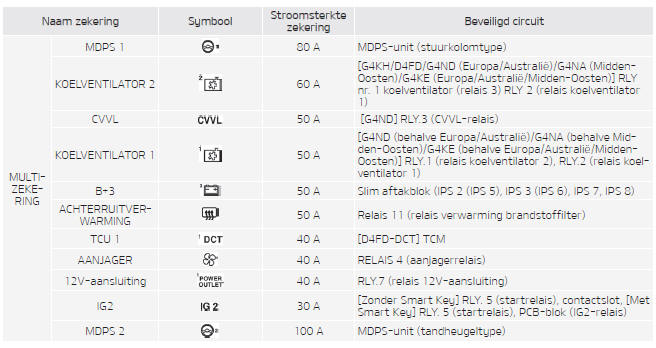

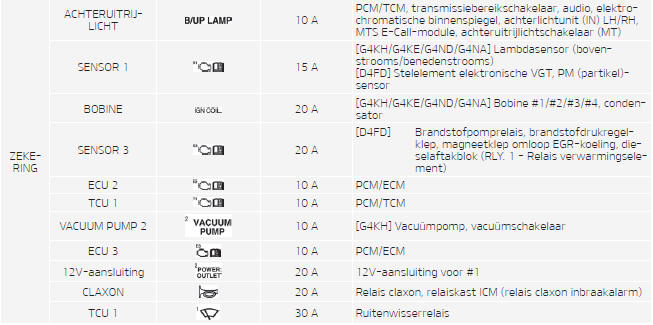

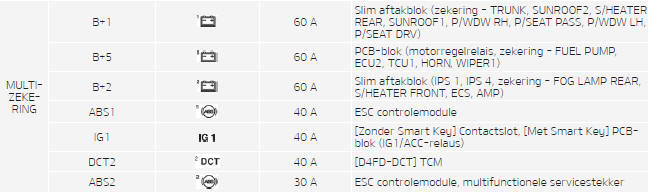

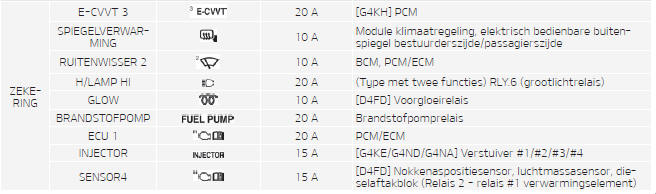

Zekeringkast motorruimte

Zekeringkast motorruimte (dieselmotor) (passagierszijde)

Schakeling

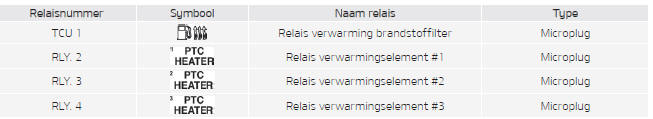

Relais
